《硅集成电路芯片工厂设计规范(GB 50809-2012)》评析 集成电路产业的技术基石与建设蓝图

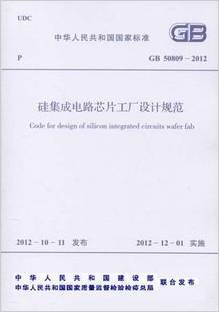

《硅集成电路芯片工厂设计规范(GB 50809-2012)》是由中华人民共和国住房和城乡建设部发布的国家标准，其重要性不仅在于它是一本技术规范，更在于它是我国集成电路产业，尤其是芯片制造环节在基础设施建设领域的纲领性文件。该规范为集成电路芯片设计、制造及相关服务设施的规划、设计、施工和验收提供了权威、系统、科学的技术依据，对保障芯片生产环境、提升工艺稳定性、确保生产安全具有深远影响。

规范的核心内容聚焦于芯片工厂（通常称为“晶圆厂”或“FAB厂”）的综合性设计。它详细规定了从厂址选择、总平面布局到各专业系统的具体要求。在厂区规划上，强调功能分区明确、物流人流分离，以适应芯片生产洁净、防微振、防电磁干扰的苛刻要求。在建筑结构方面，对洁净室的空间布局、结构荷载、振动控制、材料选择等作出了严格规定，确保生产环境能支持纳米级甚至更精密的制程工艺。

更为关键的是，规范对芯片工厂的生命线系统——即各种动力和辅助设施——提出了详尽的设计标准。这包括超纯水系统、特种气体系统（如高纯度氮气、氩气等）、化学品供应与废液处理系统、真空系统、空调净化系统（确保恒温恒湿与超高洁净度）以及可靠的电力供应与配电系统。这些系统的稳定、安全、高效运行，直接决定了芯片生产的良品率与成本控制。规范中对于防火、防爆、防毒、环境保护及节能等方面的强制性条款，充分体现了在追求技术先进性的对人员安全与社会责任的重视。

从产业服务的视角看，此规范不仅是设计单位和施工单位的“工具书”，也为芯片设计公司、制造企业、设备供应商、投资方以及行业监管部门提供了共同的沟通语言和评估基准。它促进了芯片工厂建设的标准化和规范化，降低了因设计缺陷导致的投资风险和生产隐患，为我国承接国际先进产能和自主研发高端芯片制造线奠定了坚实的硬件基础。

尽管该规范发布于2012年，其技术要求和理念在当时具有前瞻性，并且为后续的修订和完善预留了空间。随着集成电路技术节点不断微缩（如进入7纳米、5纳米乃至更先进制程），对工厂设计提出了诸如更高洁净等级、更严格振动控制、更复杂能源管理等新挑战。因此，在实际应用中，业界常会结合此国家标准、国际SEMI标准以及最新的技术发展趋势进行综合设计。

总而言之，《硅集成电路芯片工厂设计规范(GB 50809-2012)》是我国集成电路产业发展历程中的一个重要里程碑。它系统地将芯片制造的复杂物理需求转化为可执行、可验证的工程标准，是连接芯片设计、工艺技术与实体工厂建设的不可或缺的桥梁，持续为“中国芯”的自主制造能力提供着基础性的支撑与保障。
